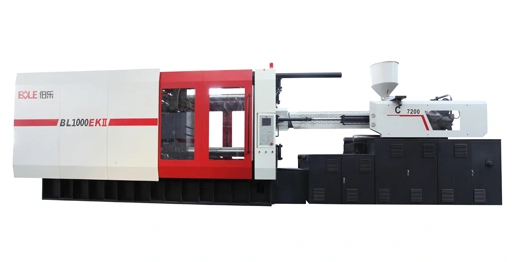

| Описание | Ед. | ВL1000ЕКН/С10500 | ВL1200ЕКН/С10500 | ВL1400ЕКН/С13000 | ВL900ЕКН/С58600 | ВL800ЕКН/С58600 | ||||||||||
| Узел впрыска | 10500 | 10500 | 13000 | 8600 | 8600 | |||||||||||
| Тип шнека | A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | |
| Диаметр шнека | мм | 110 | 120 | 130 | 110 | 120 | 130 | 120 | 130 | 140 | 100 | 110 | 120 | 95 | 105 | 115 |
| Коэффициент L/D | 23 | 21 | 19 | 23 | 21 | 19 | 23 | 21 | 20 | 23 | 21 | 19 | 23 | 21 | 19 | |
| Теоретический объем впрыска | см3 | 5652 | 6726 | 7894 | 5652 | 6726 | 7894 | 7235 | 8491 | 9847 | 4278 | 5177 | 6161 | 3861 | 4717 | 5658 |
| Вес впрыска (PS) | гр | 5199 | 6188 | 7262 | 5199 | 6188 | 7262 | 6656 | 7811 | 9059 | 3936 | 4763 | 5668 | 3552 | 4339 | 5205 |
| Вес впрыска (PS) | oz | 183,7 | 218,7 | 256,6 | 183,7 | 218,7 | 256,6 | 235.2 | 276 | 320.1 | 139,1 | 168,3 | 200,3 | 125,5 | 153,3 | 183,9 |
| Максимальная скорость впрыска (PS) | cm3/сек | 985 | 1172 | 1375 | 985 | 1172 | 1375 | 1210 | 1420 | 1647 | 904 | 1094 | 1302 | 816 | 997 | 1196 |
| Максимальная скорость впрыска (PS) | гр/сек | 896 | 1066 | 1252 | 896 | 1066 | 1252 | 1101 | 1292 | 1499 | 823 | 996 | 1185 | 743 | 907 | 1088 |
| Давление впрыска | МПа | 185 | 156 | 133 | 185 | 156 | 133 | 181 | 154 | 133 | 202 | 167 | 140 | 223 | 183 | 152 |
| Теоретическая скорость пластикации | гр/сек (PS) | 166 | 211 | 248 | 166 | 211 | 248 | 201 | 237 | 284 | 172 | 230 | 292 | 149 | 200 | 256 |
| Ход шнека | мм | 595 | 595 | 640 | 545 | 545 | ||||||||||
| Линейная скорость впрыска | мм/сек | 104 | 104 | 107 | 115 | 115 | ||||||||||
| Максимальная скорость вращения шнека | об/мин | 122 | 122 | 117 | 169 | 169 | ||||||||||
| Мощностные характеристики | ||||||||||||||||
| Давление системы | МПа | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | ||||||||||
| Мощность насоса (min-max) | кВт | 92,6-101,4 | 92,6-101,4 | 117.5-121 | 92,6-101,4 | 92,6-101,4 | ||||||||||
| Кол-во двигателей | 2 | 2 | 3 | 2 | 2 | |||||||||||
| Мощность нагревателя | кВт | 60,8 | 60,8 | 60,8 | 60,8 | 60,8 | 60,8 | 80 | 80 | 80 | 49,7 | 49,7 | 49,7 | 45,5 | 45,5 | 45,5 |
| Кол-во температурных зон | 6+1 | 6+1 | 6+1 | 5+1 | 5+1 | |||||||||||
| Узел смыкания | ||||||||||||||||
| Усилие смыкания | т | 1000 | 1200 | 1400 | 900 | 800 | ||||||||||
| Межколонное расстояние | мм x мм | 1160х1060 | 1260х1120 | 1420х1220 | 1110х1010 | 1055х955 | ||||||||||
| Ход раскрытия формы | мм | 1150 | 1320 | 1450 | 1120 | 1050 | ||||||||||
| Минимальная высота формы | мм | 480 | 500 | 580 | 450 | 450 | ||||||||||
| Максимальная высота формы | мм | 1160 | 1200 | 1300 | 1100 | 1000 | ||||||||||
| Ход толкателя | мм | 300 | 350 | 350 | 300 | 270 | ||||||||||
| Усилие хода толкателя вперед | kN | 248 | 248 | 248 | 232 | 166 | ||||||||||
| Усилие хода толкателя назад | kN | 165 | 165 | 165 | 132 | 117 | ||||||||||
| Количество стержней толкателя | шт. | 21 | 21 | 29 | 21 | 21 | ||||||||||
| Время сухого цикла | сек | 7 | 8 | 8.5 | 5,6 | 5,6 | ||||||||||
| Потребление энергии | кВт.ч/кг | <0,4 | <0,4 | <0,4 | <0,4 | <0,4 | ||||||||||
| Объем воронки | л | 100 | 200 | 200 | 100 | 100 | ||||||||||
| Габаритные размеры | ||||||||||||||||
| Емкость масляного бака | литров | 1320 | 1320 | 1600 | 960 | 960 | ||||||||||
| Размеры машины (L×W×H) | м x м x м | 10,9х2,9х4,2 | 11,4х3,0х4,2 | 12.3х3,3х4,1 | 10,8х2,6х3,1 | 10,4х2,5х3,1 | ||||||||||
| Вес машины | тонн | 45 | 52 | 67 | 38 | 30 | ||||||||||
