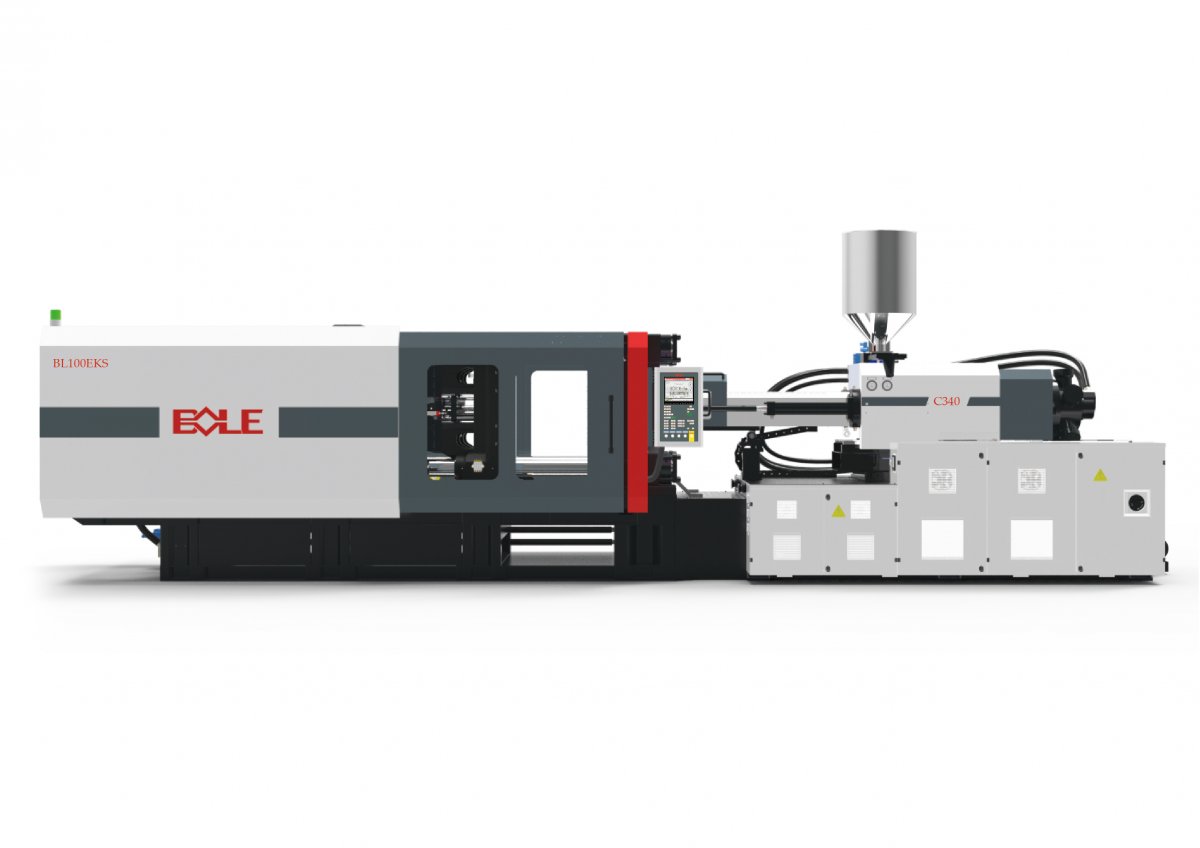

ТПА BOLE BL100EKS/C460

Усилие смыкания100 т

Объем впрыска161-318 см³

Гидравлический ТПА серии EKS

межколонное расстояние 410х360 мм
высота формы 160-420 мм

Характеристики

Описание	Ед.	ВL100ЕКS/С460				ВL100ЕКS/С340				ВL140ЕКS/С340				ВL140ЕКS/С460				ВL140ЕКS/С630
Узел впрыска		460				340				340				460				630
Тип шнека		AA	A	B	C	AA	A	B	C	AA	A	B	C	AA	A	B	C	AA	A	B	C
Диаметр шнека	мм	32	36	40	45	28	32	36	40	28	32	36	40	32	36	40	45	36	40	45	50
Коэффициент L/D		20	23	23	23	20	23	23	23	20	23	23	23	20	23	23	23	20	23	23	23
Теоретический объем впрыска	см3	161	203	251	318	111	145	183	226	111	145	183	226	161	203	251	318	229	283	358	442
Вес впрыска (PS)	гр	148	187	231	292	102	133	168	208	102	133	168	208	148	187	231	292	211	260	329	406
Вес впрыска (PS)	oz	5,2	6,6	8,2	10,3	3.6	4.7	6.0	7.3	3,6	4,7	6,0	7,3	5,2	6,6	8,2	10,3	7,4	9,2	11,6	14,4
Максимальная скорость впрыска (PS)	cm3/сек	125	158	196	247	93	122	154	190	117	152	193	238	125	158	196	247	132	163	207	255
Максимальная скорость впрыска (PS)	гр/сек	114	144	178	225	85	111	140	173	106	139	176	217	114	144	178	225	120	149	188	232
Давление впрыска	МПа	291	230	186	147	313	239	189	153	313	239	189	153	291	230	186	147	275	223	176	143
Теоретическая скорость пластикации	гр/сек (PS)	12	16	22	300	9	13	18	24	9	13	18	24	12	16	22	30	14	19	26	34
Ход шнека	мм	200				180				180				200				225
Линейная скорость впрыска	мм/сек	156				152				190				156				130
Максимальная скорость вращения шнека	об/мин	245				245				245				245				220
Мощностные характеристики
Давление системы	МПа	17,5				17,5				17,5				17,5				17,5
Мощность насоса (min-max)	кВт	16,4-17,1				13.4-15.3				16,4-17,1				16,4-17,1				16,4-17,1
Кол-во двигателей		1				1				1				1				1
Мощность нагревателя	кВт	6,95	8,7	9,45	10,2	5,8	7.0	7.6	8.2	5,8	7,0	7,6	8,2	6,95	8,7	9,45	10,2	9,95	13,65	14,85	16,05
Кол-во температурных зон		3+1				3+1				3+1				3+1				3+1
Узел смыкания
Усилие смыкания	т	100				100				140				140				140
Межколонное расстояние	мм x мм	410х360				410х360				460х410				460х410				460х410
Ход раскрытия формы	мм	360				360				420				420				420
Минимальная высота формы	мм	160				160				180				180				180
Максимальная высота формы	мм	420				420				470				470				470
Ход толкателя	мм	100				100				130				130				130
Усилие хода толкателя вперед	kN	34				34				49				49				49
Усилие хода толкателя назад	kN	22				22				37				37				37
Количество стержней толкателя	шт.	5				5				5				5				5
Время сухого цикла	сек	1.9				1.9				2,1				2,1				2,1
Потребление энергии	кВт.ч/кг	<0,4				<0,4				<0,4				<0,4				<0,4
Объем воронки	л	25				25				25				25				50
Габаритные размеры
Емкость масляного бака	литров	155				155				125				125				125
Размеры машины (L×W×H)	м x м x м	4.6х1,4х2,2				4.6х1,4х2,2				5,0х1,5х2,3				5,0х1,5х2,3				5,1х1,5х2,3
Вес машины	тонн	3,7				3,7				4,5				4,5				4,5

Развернуть

Экономия материала 2-5%

Сокращение брака на 10-20%

Точность повторяемости 0,1-0,3%

Гарантия до 36 месяцев
