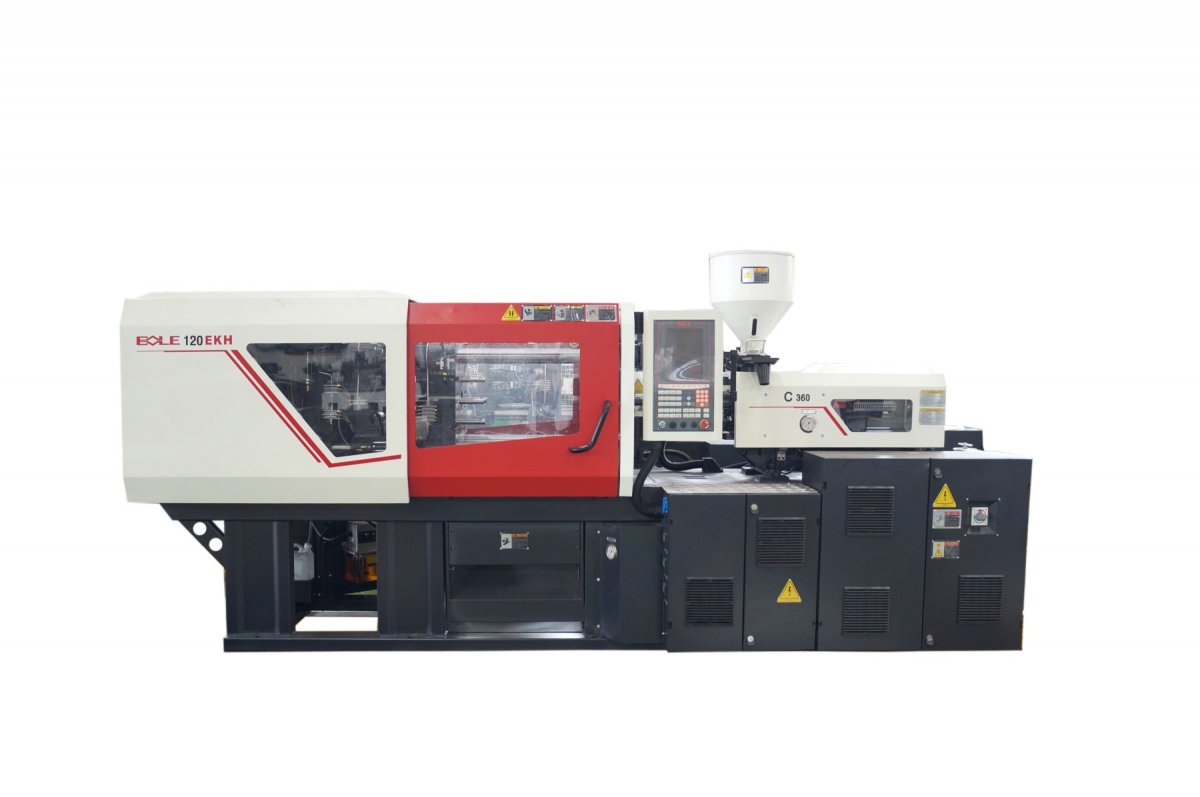

| Описание | Ед. | BL120EKH/C360 | BL160EKH/C490 | BL200EKH/C700 | BL250EKH/C980 | ||||||||
| Узел впрыска | 360 | 490 | 700 | 980 | |||||||||
| Тип шнека | A | B | C | A | B | C | A | B | C | A | B | C | |
| Диаметр шнека | мм | 32 | 36 | 40 | 36 | 40 | 45 | 40 | 45 | 50 | 45 | 50 | 55 |
| Коэффициент L/D | 23 | 22 | 20 | 23 | 21 | 19 | 23 | 21 | 19 | 23 | 22 | 20 | |
| Теоретический объем впрыска | см3 | 153 | 193 | 239 | 214 | 264 | 334 | 301 | 382 | 471 | 429 | 530 | 641 |
| Вес впрыска (PS) | гр | 141 | 178 | 220 | 197 | 243 | 307 | 277 | 351 | 433 | 395 | 487 | 590 |
| Вес впрыска (PS) | oz | 5.0 | 6.3 | 7.8 | 6.9 | 8.6 | 10.9 | 9,8 | 12,4 | 15,3 | 14 | 17,2 | 20,8 |
| Максимальная скорость впрыска (PS) | cm3/сек | 96 | 122 | 150 | 127 | 156 | 198 | 155 | 197 | 243 | 200 | 247 | 299 |
| Максимальная скорость впрыска (PS) | гр/сек | 87 | 111 | 137 | 115 | 142 | 180 | 141 | 179 | 221 | 182 | 225 | 272 |
| Давление впрыска | МПа | 239 | 189 | 153 | 230 | 186 | 147 | 235 | 185 | 150 | 230 | 186 | 154 |
| Теоретическая скорость пластикации | гр/сек (PS) | 11 | 14 | 19 | 16 | 21 | 29 | 18 | 25 | 33 | 27 | 35 | 43 |
| Ход шнека | мм | 190 | 210 | 240 | 270 | ||||||||
| Линейная скорость впрыска | мм/сек | 119 | 125 | 124 | 126 | ||||||||
| Максимальная скорость вращения шнека | об/мин | 221 | 240 | 210 | 221 | ||||||||
| Мощностные характеристики | |||||||||||||
| Давление системы | МПа | 17,5 | 17.5 | 17,5 | 17,5 | ||||||||
| Мощность насоса (min-max) | кВт | 8,9-13,4 | 13.4 ~ 15.3 | 16,4-17,1 | 20,5-22,4 | ||||||||
| Кол-во двигателей | 1 | 1 | 1 | 1 | |||||||||
| Мощность нагревателя | кВт | 8,05 | 8,05 | 8,05 | 9.45 | 9.45 | 9.45 | 12,85 | 12,85 | 12,85 | 14,67 | 14,67 | 14,67 |
| Кол-во температурных зон | 3+1 | 3+1 | 3+1 | 4+1 | |||||||||
| Узел смыкания | |||||||||||||
| Усилие смыкания | т | 120 | 160 | 200 | 250 | ||||||||
| Межколонное расстояние | мм x мм | 405х355 | 455 x 405 | 505х455 | 555х505 | ||||||||
| Ход раскрытия формы | мм | 360 | 420 | 480 | 530 | ||||||||
| Минимальная высота формы | мм | 125 | 145 | 165 | 175 | ||||||||
| Максимальная высота формы | мм | 430 | 500 | 530 | 570 | ||||||||
| Ход толкателя | мм | 120 | 140 | 150 | 150 | ||||||||
| Усилие хода толкателя вперед | kN | 34 | 49 | 49 | 67 | ||||||||
| Усилие хода толкателя назад | kN | 22 | 37 | 37 | 39 | ||||||||
| Количество стержней толкателя | шт. | 5 | 5 | 5 | 9 | ||||||||
| Время сухого цикла | сек | 3,1 | 2.4 | 2,5 | 3,3 | ||||||||
| Потребление энергии | кВт.ч/кг | <0.4 | ≤ 0.4 | <0.4 | <0,4 | ||||||||
| Объем воронки | л | 25 | 25 | 25 | 50 | ||||||||
| Габаритные размеры | |||||||||||||
| Емкость масляного бака | литров | 125 | 165 | 205 | 255 | ||||||||

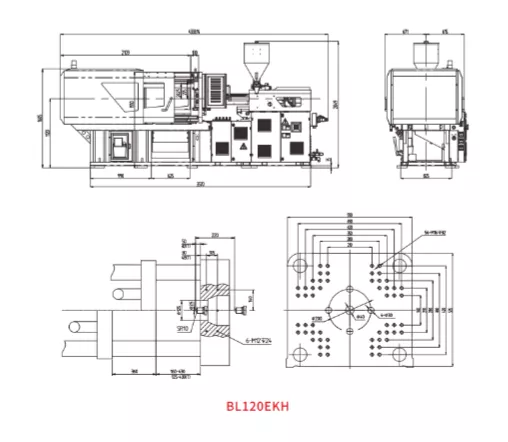

| Размеры машины (L×W×H) | м x м x м | 4.4х1.3х2,1 | 4.9 x 1.4 x 2.1 | 5,2х1,4х2,2 | 5,7х1,5х2,4 | ||||||||
| Вес машины | тонн | 3,2 | 3.8 | 4,9 | 6,3 | ||||||||
