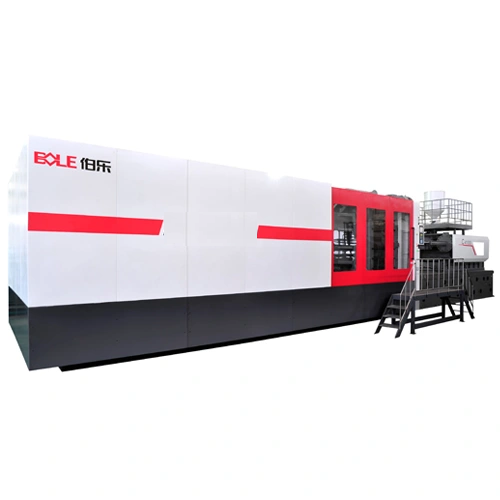

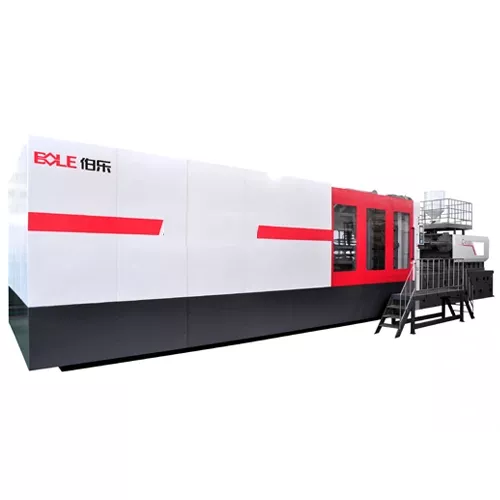

| Описание | Ед. | ВL4000ЕКН/С94000 | ВL3300ЕКН/С94000 | ВL3300ЕКН/С72000 | ВL2800ЕКН/С72000 | ВL2800ЕКН/С54000 | |||||
| Узел впрыска | 94000 | 94000 | 72000 | 72000 | 54000 | ||||||
| Тип шнека | A | B | A | B | A | B | A | B | A | B | |
| Диаметр шнека | мм | 240 | 260 | 240 | 260 | 215 | 240 | 215 | 240 | 190 | 210 |
| Коэффициент L/D | 23 | 21 | 23 | 21 | 23 | 20,5 | 23 | 20,5 | 23 | 21 | |
| Теоретический объем впрыска | см3 | 64207 | 75354 | 64207 | 75354 | 49350 | 61494 | 49350 | 61494 | 36840 | 45004 |
| Вес впрыска (PS) | гр | 59070 | 69325 | 59070 | 69325 | 45402 | 56574 | 45402 | 56574 | 33893 | 41404 |
| Вес впрыска (PS) | oz | 2087,3 | 2449,7 | 2087,3 | 2449,7 | 1604,3 | 1999,1 | 1604,3 | 1999,1 | 1197,6 | 1463,0 |
| Максимальная скорость впрыска (PS) | cm3/сек | 3113 | 3654 | 3113 | 3654 | 2486 | 3098 | 2486 | 3098 | 2369 | 2894 |
| Максимальная скорость впрыска (PS) | гр/сек | 2833 | 3325 | 2833 | 3325 | 2262 | 2819 | 2262 | 2819 | 2156 | 2633 |
| Давление впрыска | МПа | 146 | 125 | 146 | 125 | 147 | 118 | 147 | 118 | 146 | 120 |
| Теоретическая скорость пластикации | гр/сек (PS) | 626 | 764 | 626 | 764 | 481 | 626 | 481 | 626 | 345 | 441 |
| Ход шнека | мм | 1420 | 1420 | 1360 | 1360 | 1300 | |||||
| Линейная скорость впрыска | мм/сек | 69 | 69 | 69 | 69 | 84 | |||||
| Максимальная скорость вращения шнека | об/мин | 63 | 63 | 63 | 63 | 63 | |||||
| Мощностные характеристики | |||||||||||
| Давление системы | МПа | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | |||||
| Мощность насоса (min-max) | кВт | 235-242 | 235-242 | 185,2-202,8 | 185,2-202,8 | 181,5-182,5 | |||||
| Кол-во двигателей | 5 | 5 | 4 | 4 | 4 | ||||||
| Мощность двигателя | кВт | 314 | 314 | 314 | 314 | 209 | |||||
| Мощность нагревателя | кВт | 271,6 | 271,6 | 271,6 | 271,6 | 222,8 | 222,8 | 222,8 | 222,8 | 200,5 | 200,5 |
| Кол-во температурных зон | 8+1 | 8+1 | 8+1 | 8+1 | 8+1 | ||||||
| Узел смыкания | |||||||||||
| Усилие смыкания | т | 4000 | 3300 | 3300 | 2800 | 2800 | |||||
| Межколонное расстояние | мм x мм | 2420х2220 | 2110х1910 | 2110х1910 | 1920х1720 | 1920х1720 | |||||
| Ход раскрытия формы | мм | 2350 | 2200 | 2200 | 2100 | 2100 | |||||
| Минимальная высота формы | мм | 1100 | 950 | 950 | 850 | 850 | |||||
| Максимальная высота формы | мм | 2100 | 2000 | 2000 | 1900 | 1900 | |||||
| Ход толкателя | мм | 600 | 550 | 550 | 500 | 500 | |||||
| Усилие хода толкателя вперед | kN | 618 | 618 | 618 | 465 | 465 | |||||
| Усилие хода толкателя назад | kN | 483 | 483 | 483 | 365 | 365 | |||||
| Количество стержней толкателя | шт. | 25 | 25 | 25 | 33 | 33 | |||||
| Время сухого цикла | сек | 13,5 | 12,5 | 13 | 12,0 | 12,5 | |||||
| Потребление энергии | кВт.ч/кг | <0,4 | <0,4 | <0,4 | <0,4 | <0,4 | |||||
| Объем воронки | л | 400 | 400 | 400 | 400 | 400 | |||||
| Габаритные размеры | |||||||||||
| Емкость масляного бака | литров | 3000 | 3000 | 2450 | 2450 | 1950 | |||||
| Размеры машины (L×W×H) | м x м x м | 22,2х5,3х5,1 | 21,2х5,0х5,1 | 20,4х5,0х5,1 | 20,1х4,5х5,0 | 19,1х4,5х4,9 | |||||
| Вес машины | тонн | 320 | 265 | 255 | 205 | 190 | |||||
