| Описание | Ед. | ВL550FE/E1400 | ВL550FE/E2150 | ВL550FE/E1700 | ВL550FE/E3250 | ||||||||||
| Узел впрыска | E1400 | E2150 | E1700 | E3250 | |||||||||||
| Тип шнека | A | B | C | AA | A | B | C | A | B | C | AA | A | B | C | |
| Диаметр шнека | мм | 55 | 60 | 65 | 60 | 65 | 70 | 75 | 60 | 65 | 70 | 70 | 75 | 80 | 85 |
| Коэффициент L/D | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | |
| Теоретический объем впрыска | см3 | 665 | 792 | 929 | 919 | 1078 | 1251 | 1436 | 792 | 929 | 1078 | 1424 | 1635 | 1860 | 2100 |
| Вес впрыска (PS) | гр | 605 | 720 | 846 | 836 | 981 | 1138 | 1307 | 720 | 846 | 981 | 1296 | 1487 | 1692 | 1911 |
| Давление прижима сопла | kN | 55 | 60 | 55 | 60 | ||||||||||
| Давление выдержки | МРа | 187 | 160 | 138 | 218 | 187 | 160 | 139 | 188 | 160 | 138 | 184 | 160 | 141 | 125 |
| Максимальная скорость впрыска (PS) | cm3/сек | 392 | 467 | 548 | 467 | 548 | 635 | 729 | 467 | 548 | 635 | 635 | 729 | 829 | 936 |
| Максимальная скорость впрыска (PS) | гр/сек | 357 | 425 | 498 | 425 | 498 | 578 | 663 | 425 | 498 | 578 | 578 | 663 | 755 | 852 |
| Давление впрыска | МПа | 210 | 180 | 155 | 245 | 210 | 180 | 157 | 211 | 180 | 155 | 235 | 205 | 180 | 159 |
| Теоретическая скорость пластикации | гр/сек (PS) | 59 | 74 | 93 | 49 | 62 | 76 | 91 | 74 | 93 | 114 | 76 | 91 | 110, | 126 |
| Ход шнека | мм | 280 | 325 | 280 | 370 | ||||||||||
| Линейная скорость впрыска | мм/сек | 165 | 165 | 165 | 165 | ||||||||||
| Максимальная скорость вращения шнека | об/мин | 300 | 200 | 300 | 200 | ||||||||||
| Мощностные характеристики | |||||||||||||||
| Общая подключаемая мощность | KW | 187,0 | 247,6 | 205 | 275,3 | ||||||||||
| Мощность нагревателя | кВт | 22,9 | 24,5 | 26,1 | 21,8 | 24,0 | 26,2 | 24,5 | 26,1 | 29,3 | 29,0 | 33,0 | 37,0 | 37,0 | |
| Кол-во температурных зон | 4+1 | 4+1 | 4+1 | 4+1 | |||||||||||
| Узел смыкания | |||||||||||||||
| Усилие смыкания | т | 550 | 550 | 550 | 550 | ||||||||||
| Межколонное расстояние | мм x мм | 970х970 | 970х970 | 970х970 | 970х970 | ||||||||||
| Ход открытия | мм | 400 | 400 | 400 | 400 | ||||||||||
| Ход раскрытия формы | мм | 950 | 950 | 950 | 950 | ||||||||||
| Минимальная высота формы | мм | 400 | 400 | 400 | 400 | ||||||||||
| Максимальная высота формы | мм | 1000 | 1000 | 1000 | 1000 | ||||||||||
| Максимальный просвет | мм | 1950 | 1950 | 1950 | 1950 | ||||||||||
| Ход толкателя | мм | 180 | 180 | 180 | 180 | ||||||||||
| Сила выталкивания | kN | 158 | 158 | 158 | 158 | ||||||||||
| Количество стержней толкателя | шт. | 21 | 21 | 21 | 21 | ||||||||||
| Время сухого цикла | сек | 3,5 | 3,5 | 3,5 | 3,5 | ||||||||||
| Объем воронки | л | 50 | 50 | 50 | 50 | ||||||||||
| Min. размер плиты (L×W) | мм | 640х640 | 640х640 | 640х640 | 640х640 | ||||||||||
| Размер плиты (L×W) | мм | 1400х1400 | 1400х1400 | 1400х1400 | 1400х1400 | ||||||||||
| Нагрузка на неподвиж плиту | кг | 2600 | 2600 | 2600 | 2600 | ||||||||||
| Нагрузка на подвижную плиту | кг | 4000 | 4000 | 4000 | 4000 | ||||||||||
| Габаритные размеры | |||||||||||||||

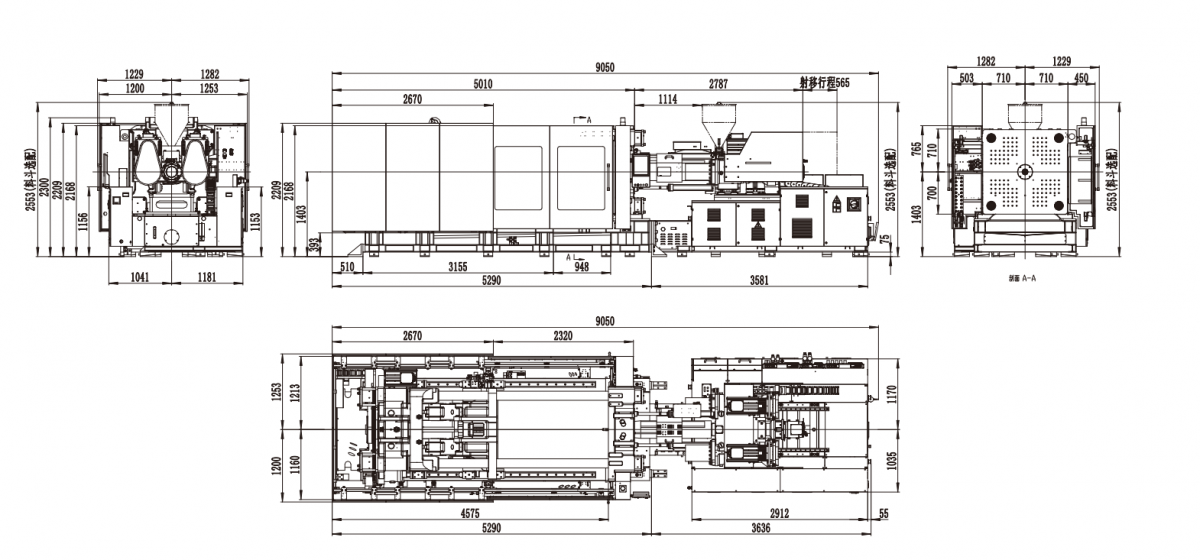

| Размеры машины (L×W×H) | м x м x м | 9,05х2,52х2,53 | 9,05х2,51х2,53 | 9,05х2,52х2,53 | 9,05х2,51х2,53 | ||||||||||
| Вес машины | тонн | 21 | 25 | 21 | 25 | ||||||||||
