| Описание | Ед. | ВL230FE/E570 | |||
| Узел впрыска | E570 | ||||
| Тип шнека | AA | A | B | C | |
| Диаметр шнека | мм | 36 | 40 | 45 | 50 |
| Коэффициент L/D | 23 | 23 | 23 | 23 | |
| Теоретический объем впрыска | см3 | 204 | 251 | 318 | 393 |
| Вес впрыска (PS) | гр | 185 | 229 | 289 | 357 |
| Давление прижима сопла | kN | 50 | |||
| Давление выдержки | МРа | 250 | 203 | 160 | 130 |
| Давление впрыска | МПа | 313 | 253 | 200 | 162 |
| Теоретическая скорость пластикации | гр/сек (PS) | 18 | 24 | 34 | 45 |
| Ход шнека | мм | 200 | |||
| Линейная скорость впрыска | мм/сек | 190 | |||
| Максимальная скорость вращения шнека | об/мин | 300 | |||
| Мощностные характеристики | |||||
| Общая подключаемая мощность | KW | 70,2 | |||
| Мощность нагревателя | кВт | 9,7 | 11,7 | 13,6 | 15,5 |
| Кол-во температурных зон | 3+1 | ||||
| Узел смыкания | |||||
| Усилие смыкания | т | 230 | |||
| Межколонное расстояние | мм x мм | 660х610 | |||
| Ход открытия | мм | 400 | |||
| Ход раскрытия формы | мм | 600 | |||
| Минимальная высота формы | мм | 200 | |||
| Максимальная высота формы | мм | 650 | |||
| Максимальный просвет | мм | 1250 | |||
| Ход толкателя | мм | 130 | |||
| Сила выталкивания | kN | 45 | |||
| Количество стержней толкателя | шт. | 13 | |||
| Время сухого цикла | сек | 1,8 | |||
| Объем воронки | л | 25 | |||
| Min. размер плиты (L×W) | мм | 460х460 | |||

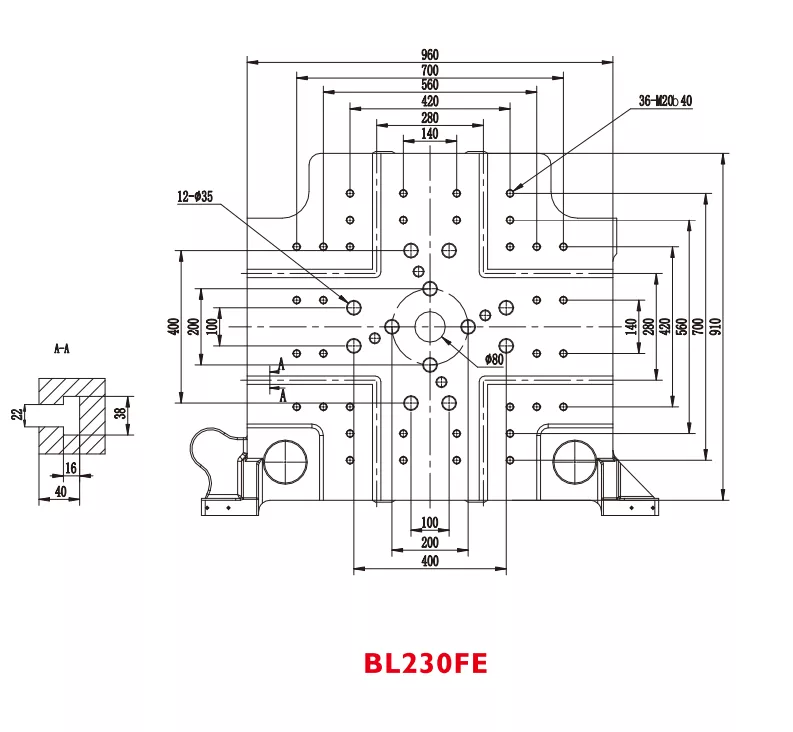

| Размер плиты (L×W) | мм | 940х890 | |||
| Нагрузка на неподвиж плиту | кг | 935 | |||
| Нагрузка на подвижную плиту | кг | 1455 | |||
| Габаритные размеры | |||||

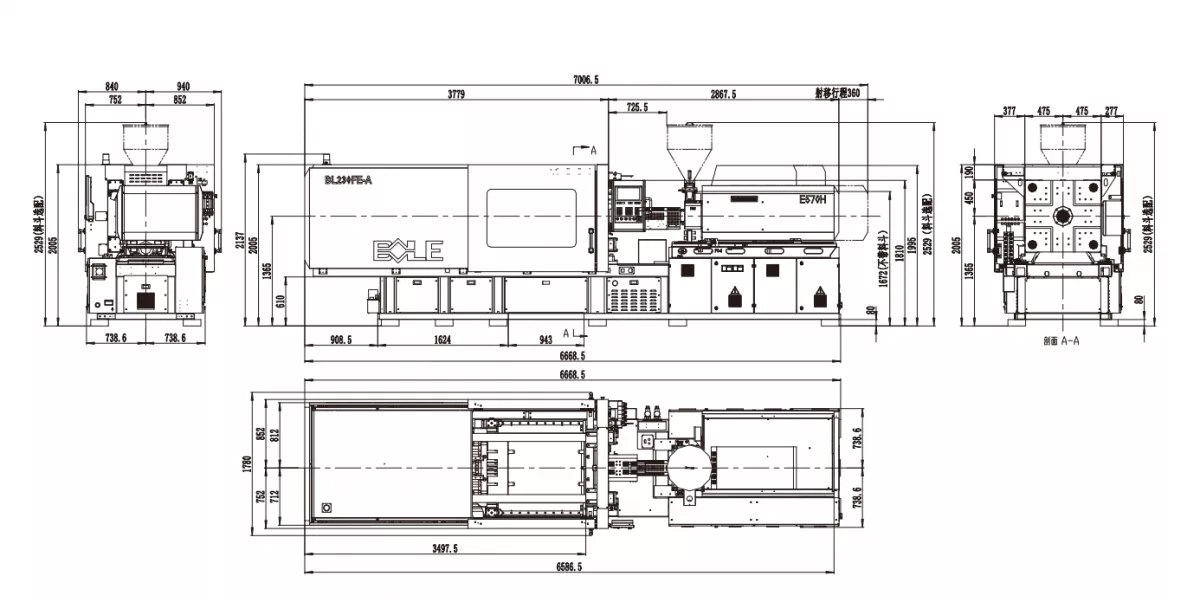

| Размеры машины (L×W×H) | м x м x м | 7,01х1,78х2.53 | |||
| Вес машины | тонн | 8,5 | |||
