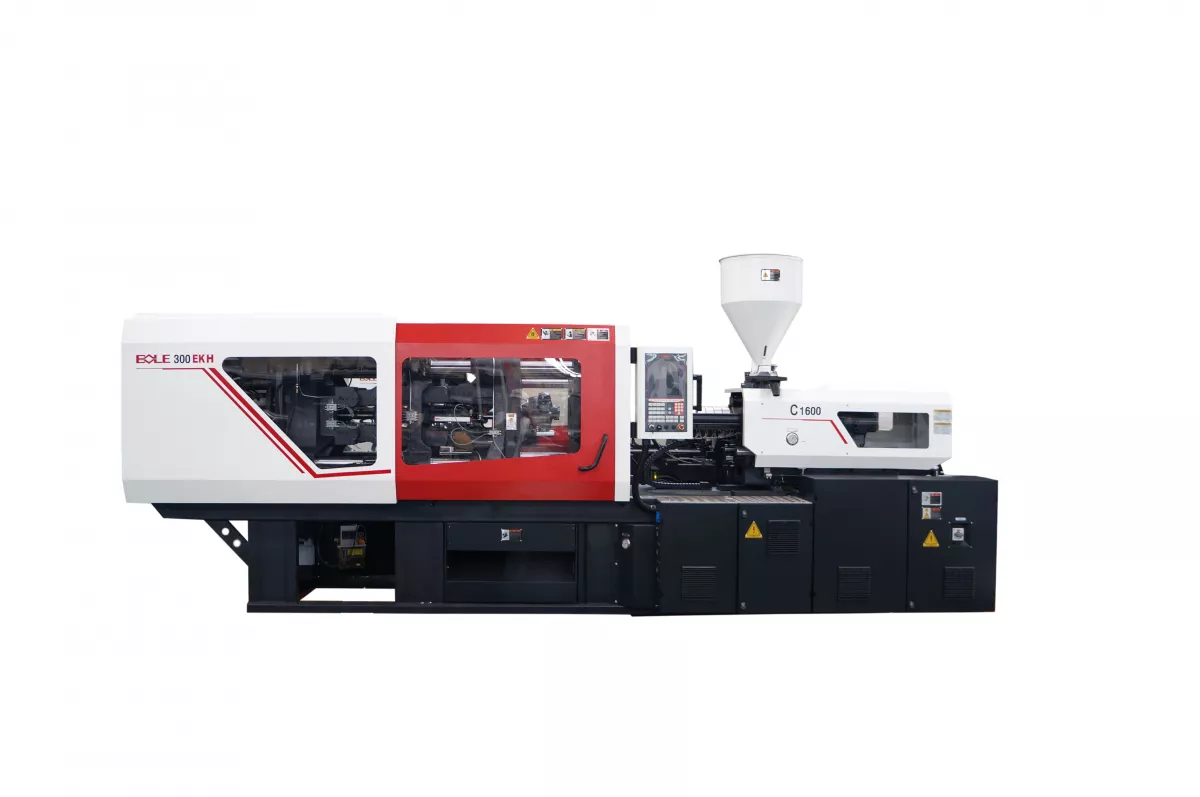

ТПА BOLE ВLЗ00ЕКН/С1600

Усилие смыкания300 т

Объем впрыска748-1045 см³

Гидравлический ТПА BOLE серии EKH с усилием смыкания 300 т, межколонным расстоянием 655х605 мм и объемом впрыска от 748 до 1045 см³ в зависимости от модификации.

К списку товаров

Описание	Ед.	ВLЗ00ЕКН/С1600	BL250EKH/C980	ВL400ЕКН/С2400	ВL450ЕКН/С3100	BL200EKH/C700
Узел впрыска		1600	980	2400	3100	700
Тип шнека		A	B	C	A	B	C	A	B	C	A	B	C	A	B	C
Диаметр шнека	мм	55	60	65	45	50	55	62	68	75	70	75	85	40	45	50
Коэффициент L/D		23	22	20	23	22	20	23	23	21	23	21	19	23	21	19
Теоретический объем впрыска	см3	748	890	1045	429	530	641	1086	1307	1590	1462	1678	2155	301	382	471
Вес впрыска (PS)	гр	688	819	961	395	487	590	999	1202	1462	1345	1544	1983	277	351	433
Вес впрыска (PS)	oz	24,3	28,9	34	14	17,2	20,8	35,3	42,5	51,7	47,5	54,5	70,1	9,8	12,4	15,3
Максимальная скорость впрыска (PS)	cm3/сек	267	317	373	200	247	299	334	401	488	430	493	634	155	197	243
Максимальная скорость впрыска (PS)	гр/сек	243	289	339	182	225	272	304	365	444	391	449	576	141	179	221
Давление впрыска	МПа	219	184	157	230	186	154	219	182	149	212	185	144	235	185	150
Теоретическая скорость пластикации	гр/сек (PS)	41	55	69	27	35	43	47	59	85	66	79	101	18	25	33
Ход шнека	мм	315	270	360	380	240
Линейная скорость впрыска	мм/сек	112	126	111	112	124
Максимальная скорость вращения шнека	об/мин	210	221	175	164	210
Мощностные характеристики
Давление системы	МПа	17,5	17,5	17,5	17,5	17,5
Мощность насоса (min-max)	кВт	26,7-29,9	20,5-22,4	37-40,9	47,2-50,7	16,4-17,1
Кол-во двигателей		1	1	1	1	1
Мощность нагревателя	кВт	19,7	19,7	19,7	14,67	14,67	14,67	26,85	26,85	26,85	29,2	29,2	29,2	12,85	12,85	12,85
Кол-во температурных зон		4+1	4+1	4+1	4+1	3+1
Узел смыкания
Усилие смыкания	т	300	250	400	450	200
Межколонное расстояние	мм x мм	655х605	555х505	710х660	760х710	505х455
Ход раскрытия формы	мм	590	530	660	750	480
Минимальная высота формы	мм	205	175	225	330	165
Максимальная высота формы	мм	660	570	710	780	530
Ход толкателя	мм	190	150	190	210	150
Усилие хода толкателя вперед	kN	67	67	123	123	49
Усилие хода толкателя назад	kN	39	39	80	82	37
Количество стержней толкателя	шт.	13	9	13	13	5
Время сухого цикла	сек	2,8	3,3	3,6	3,7	2,5
Потребление энергии	кВт.ч/кг	<0,4	<0,4	<0,4	<0,4	<0.4
Объем воронки	л	50	50	50	50	25
Габаритные размеры
Емкость масляного бака	литров	345	255	375	430	205
Размеры машины (L×W×H)	м x м x м	6,3х1,7х2,5	5,7х1,5х2,4	7х1,8х2,5	7,7х1,9х2,6	5,2х1,4х2,2
Вес машины	тонн	8,3	6,3	11	12,5	4,9
