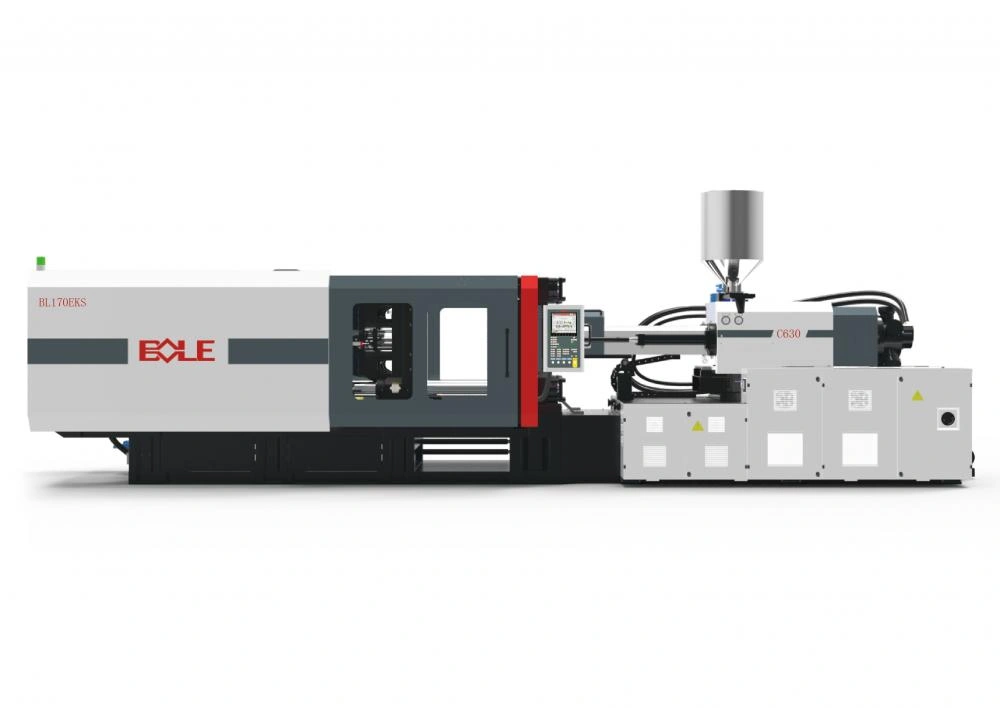

ТПА BOLE BL170EKS/C630

Усилие смыкания170 т

Объем впрыска229-442 см³

Гидравлический ТПА BOLE серии EKS с усилием смыкания 170 т, межколонным расстоянием 510х4600 мм и объемом впрыска от 229 до 442 см³ в зависимости от модификации шнека.

К списку товаров

Описание	Ед.	ВL140ЕКS/С630	ВL170ЕКS/С460	ВL170ЕКS/С630	ВL170ЕКS/С860	ВL230ЕКS/С630
Узел впрыска		630	460	630	860	630
Тип шнека		AA	A	B	C	AA	A	B	C	AA	A	B	C	AA	A	B	C	AA	A	B	C
Диаметр шнека	мм	36	40	45	50	32	36	40	45	36	40	45	50	40	45	50	55	36	40	45	50
Коэффициент L/D		20	23	23	23	20	23	23	23	20	23	23	23	20	23	23	23	20	23	23	23
Теоретический объем впрыска	см3	229	283	358	442	161	203	251	318	229	283	358	442	314	397	491	594	229	283	358	442
Вес впрыска (PS)	гр	211	260	329	406	148	187	231	292	211	260	329	406	289	366	451	546	211	260	329	406
Вес впрыска (PS)	oz	7,4	9,2	11,6	14,4	5,2	6,6	8,2	10,3	7,4	9,2	11,6	14,4	10,2	12,9	15,9	19,3	7,4	9,2	11,6	14,4
Максимальная скорость впрыска (PS)	cm3/сек	132	163	207	255	125	158	196	247	132	163	207	255	166	210	259	313	167	206	261	322
Максимальная скорость впрыска (PS)	гр/сек	120	149	188	232	114	144	178	225	120	149	188	232	151	191	236	285	152	187	237	293
Давление впрыска	МПа	275	223	176	143	291	230	186	147	275	223	176	143	277	219	177	147	275	223	176	143
Теоретическая скорость пластикации	гр/сек (PS)	14	19	26	34	12	16	22	30	14	19	26	34	19	27	35	46	16	21	29,9	37
Ход шнека	мм	225	200	225	250	225
Линейная скорость впрыска	мм/сек	130	156	130	132	164
Максимальная скорость вращения шнека	об/мин	220	220	220	220	220
Мощностные характеристики
Давление системы	МПа	17,5	17,5	17,5	17,5	17,5
Мощность насоса (min-max)	кВт	16,4-17,1	16,4-17,1	16,4-17,1	20,5-22,4	20,5-22,4
Кол-во двигателей		1	1	1	1	1
Мощность нагревателя	кВт	9,95	13,65	14,85	16,05	6,95	8,7	9,45	10,2	9,95	13,65	14,85	16,05	11,45	13,95	14,85	16,65	9,95	13,65	14,85	16,05
Кол-во температурных зон		3+1	3+1	3+1	4+1	3+1
Узел смыкания
Усилие смыкания	т	140	170	170	170	230
Межколонное расстояние	мм x мм	460х410	510х460	510х460	510х460	560х510
Ход раскрытия формы	мм	420	480	480	480	530
Минимальная высота формы	мм	180	200	200	200	220
Максимальная высота формы	мм	470	530	530	530	580
Ход толкателя	мм	130	150	150	150	150
Усилие хода толкателя вперед	kN	49	49	49	49	67
Усилие хода толкателя назад	kN	37	37	37	37	39
Количество стержней толкателя	шт.	5	5	5	5	9
Время сухого цикла	сек	2,1	2,3	2,3	2,3	2,7
Потребление энергии	кВт.ч/кг	<0,4	<0,4	<0,4	<0,4	<0,4
Объем воронки	л	50	25	50	50	50
Габаритные размеры
Емкость масляного бака	литров	125	235	235	235	245
Размеры машины (L×W×H)	м x м x м	5,1х1,5х2,3	5,6х1,6х2,3	5,6х1,6х2,3	5,7х1,6х2,3	5,9х1,7х2,4
Вес машины	тонн	4,5	6,5	6,5	6,5	7,0
