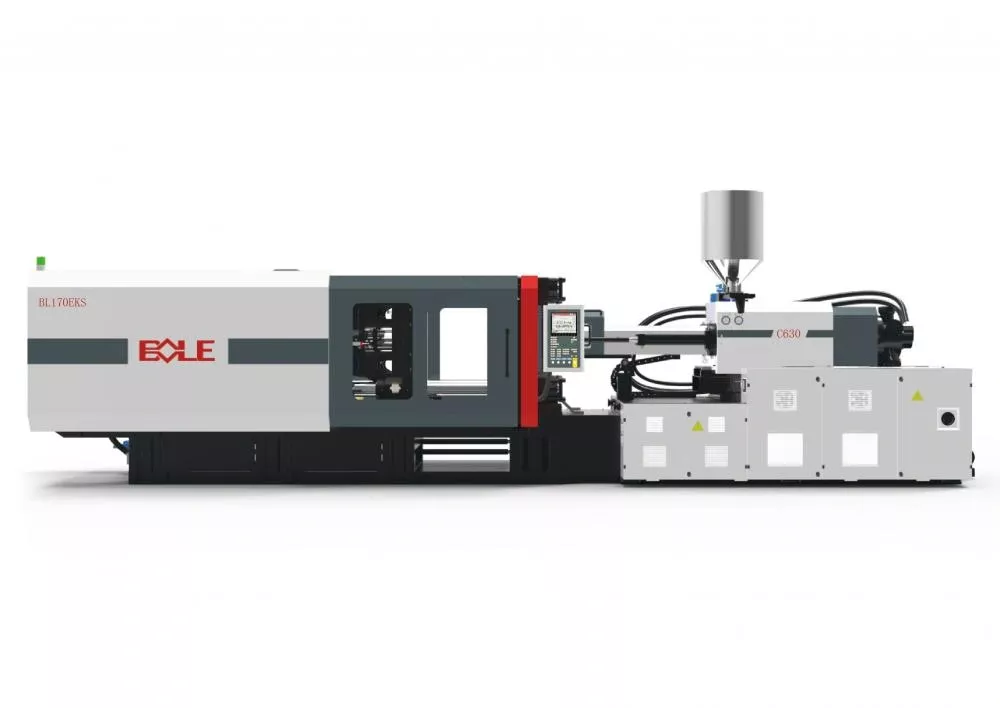

ТПА BOLE BL170EKS/C860

Усилие смыкания170 т

Объем впрыска314-594 см³

Гидравлический ТПА BOLE серии EKS с усилием смыкания 170 т, межколонным расстоянием 510х460 мм и объемом впрыска от 314 до 594 см³ в зависимости от модификации шнека.

К списку товаров

Описание	Ед.	ВL170ЕКS/С860	ВL170ЕКS/С630	ВL170ЕКS/С460	ВL230ЕКS/С860	ВL230ЕКS/С630
Узел впрыска		860	630	460	860	630
Тип шнека		AA	A	B	C	AA	A	B	C	AA	A	B	C	AA	A	B	C	AA	A	B	C
Диаметр шнека	мм	40	45	50	55	36	40	45	50	32	36	40	45	40	45	50	55	36	40	45	50
Коэффициент L/D		20	23	23	23	20	23	23	23	20	23	23	23	20	23	23	23	20	23	23	23
Теоретический объем впрыска	см3	314	397	491	594	229	283	358	442	161	203	251	318	314	397	491	594	229	283	358	442
Вес впрыска (PS)	гр	289	366	451	546	211	260	329	406	148	187	231	292	289	366	451	546	211	260	329	406
Вес впрыска (PS)	oz	10,2	12,9	15,9	19,3	7,4	9,2	11,6	14,4	5,2	6,6	8,2	10,3	10,2	12,9	15,9	19,3	7,4	9,2	11,6	14,4
Максимальная скорость впрыска (PS)	cm3/сек	166	210	259	313	132	163	207	255	125	158	196	247	166	210	259	313	167	206	261	322
Максимальная скорость впрыска (PS)	гр/сек	151	191	236	285	120	149	188	232	114	144	178	225	151	191	236	285	152	187	237	293
Давление впрыска	МПа	277	219	177	147	275	223	176	143	291	230	186	147	277	219	177	147	275	223	176	143
Теоретическая скорость пластикации	гр/сек (PS)	19	27	35	46	14	19	26	34	12	16	22	30	19	27	35	46	16	21	29,9	37
Ход шнека	мм	250	225	200	250	225
Линейная скорость впрыска	мм/сек	132	130	156	132	164
Максимальная скорость вращения шнека	об/мин	220	220	220	220	220
Мощностные характеристики
Давление системы	МПа	17,5	17,5	17,5	17,5	17,5
Мощность насоса (min-max)	кВт	20,5-22,4	16,4-17,1	16,4-17,1	20,5-22,4	20,5-22,4
Кол-во двигателей		1	1	1	1	1
Мощность нагревателя	кВт	11,45	13,95	14,85	16,65	9,95	13,65	14,85	16,05	6,95	8,7	9,45	10,2	11,45	13,95	14,85	16,65	9,95	13,65	14,85	16,05
Кол-во температурных зон		4+1	3+1	3+1	4+1	3+1
Узел смыкания
Усилие смыкания	т	170	170	170	230	230
Межколонное расстояние	мм x мм	510х460	510х460	510х460	560х510	560х510
Ход раскрытия формы	мм	480	480	480	530	530
Минимальная высота формы	мм	200	200	200	220	220
Максимальная высота формы	мм	530	530	530	580	580
Ход толкателя	мм	150	150	150	150	150
Усилие хода толкателя вперед	kN	49	49	49	67	67
Усилие хода толкателя назад	kN	37	37	37	39	39
Количество стержней толкателя	шт.	5	5	5	9	9
Время сухого цикла	сек	2,3	2,3	2,3	2,7	2,7
Потребление энергии	кВт.ч/кг	<0,4	<0,4	<0,4	<0,4	<0,4
Объем воронки	л	50	50	25	50	50
Габаритные размеры
Емкость масляного бака	литров	235	235	235	245	245
Размеры машины (L×W×H)	м x м x м	5,7х1,6х2,3	5,6х1,6х2,3	5,6х1,6х2,3	5,9х1,7х2,4	5,9х1,7х2,4
Вес машины	тонн	6,5	6,5	6,5	7,0	7,0
