| Описание | Ед. | ВL600ЕКН/С4700 | ВL530ЕКН/С4000 | ВL700ЕКН/С5800 | ВL450ЕКН/С3100 | ВL800ЕКН/С58600 | ||||||||||
| Узел впрыска | 4700 | 4000 | 5800 | 3100 | 8600 | |||||||||||
| Тип шнека | A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | |
| Диаметр шнека | мм | 80 | 90 | 100 | 75 | 80 | 90 | 85 | 95 | 105 | 70 | 75 | 85 | 95 | 105 | 115 |
| Коэффициент L/D | 24 | 21 | 19 | 22 | 21 | 19 | 23 | 21 | 19 | 23 | 21 | 19 | 23 | 21 | 19 | |
| Теоретический объем впрыска | см3 | 2286 | 2893 | 3572 | 1943 | 2211 | 2798 | 2836 | 3542 | 4327 | 1462 | 1678 | 2155 | 3861 | 4717 | 5658 |
| Вес впрыска (PS) | гр | 2103 | 2662 | 3286 | 1787 | 2034 | 2574 | 2609 | 3259 | 3981 | 1345 | 1544 | 1983 | 3552 | 4339 | 5205 |
| Вес впрыска (PS) | oz | 74,3 | 94,1 | 116,1 | 63,2 | 71,9 | 91 | 92,2 | 115,2 | 140,7 | 47,5 | 54,5 | 70,1 | 125,5 | 153,3 | 183,9 |
| Максимальная скорость впрыска (PS) | cm3/сек | 707 | 895 | 1105 | 558 | 635 | 804 | 708 | 884 | 1080 | 430 | 493 | 634 | 816 | 997 | 1196 |
| Максимальная скорость впрыска (PS) | гр/сек | 644 | 815 | 1006 | 508 | 578 | 731 | 644 | 805 | 983 | 391 | 449 | 576 | 743 | 907 | 1088 |
| Давление впрыска | МПа | 206 | 163 | 132 | 209 | 184 | 145 | 206 | 165 | 135 | 212 | 185 | 144 | 223 | 183 | 152 |
| Теоретическая скорость пластикации | гр/сек (PS) | 100 | 138 | 177 | 81 | 96 | 132 | 92 | 132 | 177 | 66 | 79 | 101 | 149 | 200 | 256 |
| Ход шнека | мм | 455 | 440 | 500 | 380 | 545 | ||||||||||
| Линейная скорость впрыска | мм/сек | 141 | 126 | 125 | 112 | 115 | ||||||||||
| Максимальная скорость вращения шнека | об/мин | 175 | 168 | 150 | 164 | 169 | ||||||||||
| Мощностные характеристики | ||||||||||||||||
| Давление системы | МПа | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | ||||||||||
| Мощность насоса (min-max) | кВт | 75,1-81,8 | 60,5-65 | 75,1-81,8 | 47,2-50,7 | 92,6-101,4 | ||||||||||
| Кол-во двигателей | 2 | 2 | 2 | 1 | 2 | |||||||||||
| Мощность нагревателя | кВт | 36,3 | 36,3 | 36,3 | 32,15 | 32,15 | 32,15 | 44,85 | 44,85 | 44,85 | 29,2 | 29,2 | 29,2 | 45,5 | 45,5 | 45,5 |
| Кол-во температурных зон | 5+1 | 5+1 | 5+1 | 4+1 | 5+1 | |||||||||||
| Узел смыкания | ||||||||||||||||
| Усилие смыкания | т | 600 | 530 | 700 | 450 | 800 | ||||||||||
| Межколонное расстояние | мм x мм | 910х855 | 860х800 | 955х855 | 760х710 | 1055х955 | ||||||||||
| Ход раскрытия формы | мм | 900 | 850 | 970 | 750 | 1050 | ||||||||||
| Минимальная высота формы | мм | 380 | 330 | 400 | 330 | 450 | ||||||||||
| Максимальная высота формы | мм | 910 | 850 | 960 | 780 | 1000 | ||||||||||
| Ход толкателя | мм | 220 | 210 | 260 | 210 | 270 | ||||||||||
| Усилие хода толкателя вперед | kN | 123 | 123 | 166 | 123 | 166 | ||||||||||
| Усилие хода толкателя назад | kN | 83 | 82 | 117 | 82 | 117 | ||||||||||
| Количество стержней толкателя | шт. | 21 | 13 | 21 | 13 | 21 | ||||||||||
| Время сухого цикла | сек | 4,4 | 4,3 | 3,8 | 3,7 | 5,6 | ||||||||||
| Потребление энергии | кВт.ч/кг | <0,4 | <0,4 | <0,4 | <0,4 | <0,4 | ||||||||||
| Объем воронки | л | 100 | 100 | 100 | 50 | 100 | ||||||||||
| Габаритные размеры | ||||||||||||||||
| Емкость масляного бака | литров | 810 | 600 | 890 | 430 | 960 | ||||||||||

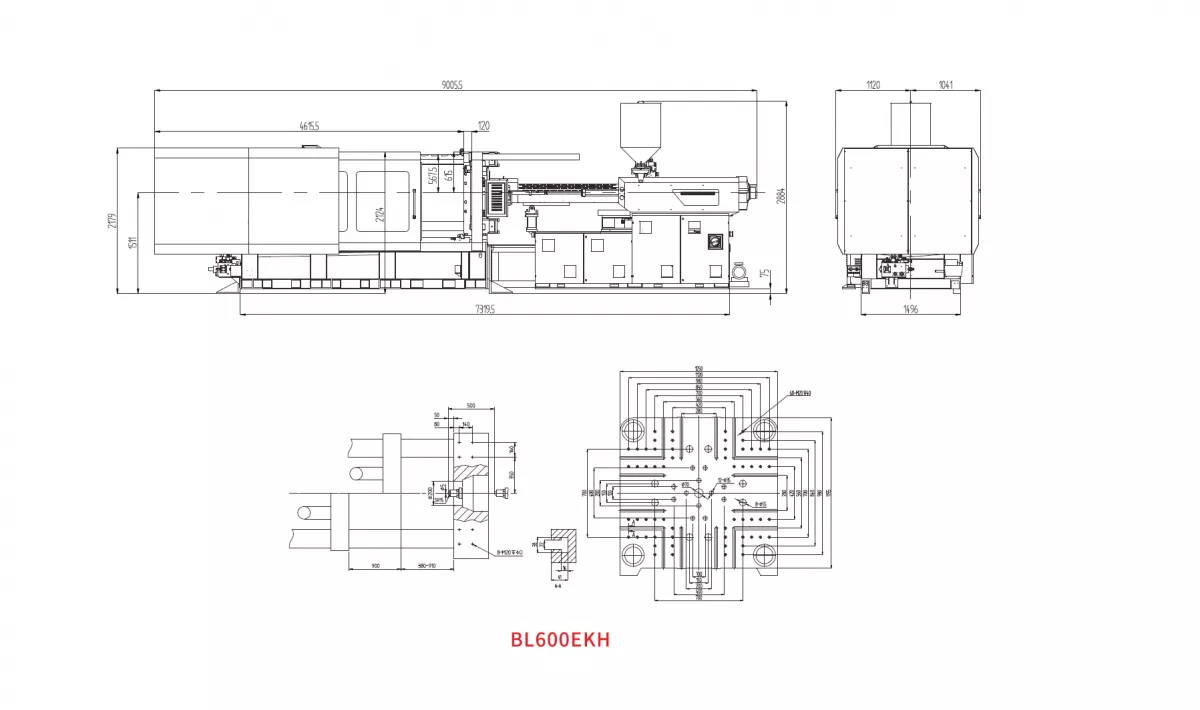

| Размеры машины (L×W×H) | м x м x м | 9,1х2,2х2,9 | 8,3х2,1х2,9 | 9,6х2,3х3 | 7,7х1,9х2,6 | 10,4х2,5х3,1 | ||||||||||
| Вес машины | тонн | 22 | 16,9 | 25 | 12,5 | 30 | ||||||||||
