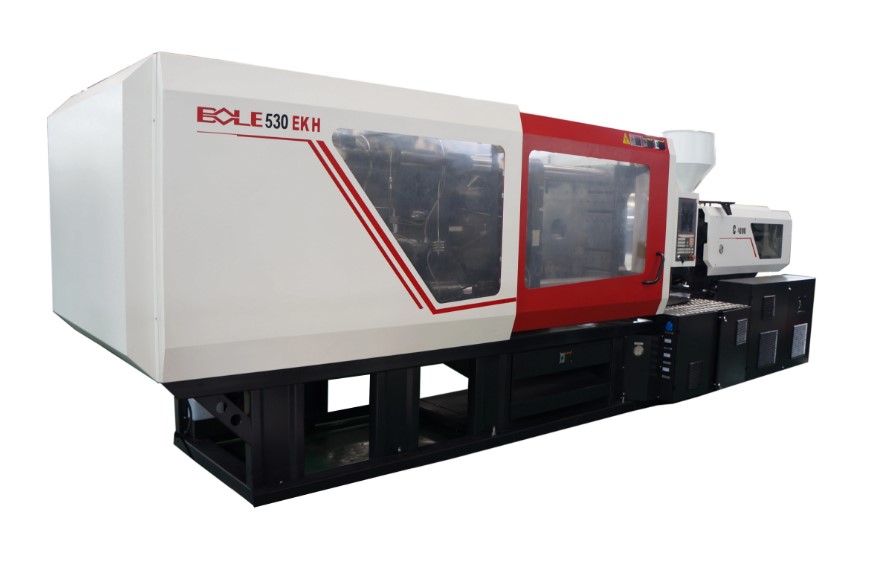

| Описание | Ед. | ВL530ЕКН/С4000 | ВL450ЕКН/С3100 | ВL600ЕКН/С4700 | ВL700ЕКН/С5800 | ВL400ЕКН/С2400 | ||||||||||
| Узел впрыска | 4000 | 3100 | 4700 | 5800 | 2400 | |||||||||||
| Тип шнека | A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | |
| Диаметр шнека | мм | 75 | 80 | 90 | 70 | 75 | 85 | 80 | 90 | 100 | 85 | 95 | 105 | 62 | 68 | 75 |
| Коэффициент L/D | 22 | 21 | 19 | 23 | 21 | 19 | 24 | 21 | 19 | 23 | 21 | 19 | 23 | 23 | 21 | |
| Теоретический объем впрыска | см3 | 1943 | 2211 | 2798 | 1462 | 1678 | 2155 | 2286 | 2893 | 3572 | 2836 | 3542 | 4327 | 1086 | 1307 | 1590 |
| Вес впрыска (PS) | гр | 1787 | 2034 | 2574 | 1345 | 1544 | 1983 | 2103 | 2662 | 3286 | 2609 | 3259 | 3981 | 999 | 1202 | 1462 |
| Вес впрыска (PS) | oz | 63,2 | 71,9 | 91 | 47,5 | 54,5 | 70,1 | 74,3 | 94,1 | 116,1 | 92,2 | 115,2 | 140,7 | 35,3 | 42,5 | 51,7 |
| Максимальная скорость впрыска (PS) | cm3/сек | 558 | 635 | 804 | 430 | 493 | 634 | 707 | 895 | 1105 | 708 | 884 | 1080 | 334 | 401 | 488 |
| Максимальная скорость впрыска (PS) | гр/сек | 508 | 578 | 731 | 391 | 449 | 576 | 644 | 815 | 1006 | 644 | 805 | 983 | 304 | 365 | 444 |
| Давление впрыска | МПа | 209 | 184 | 145 | 212 | 185 | 144 | 206 | 163 | 132 | 206 | 165 | 135 | 219 | 182 | 149 |
| Теоретическая скорость пластикации | гр/сек (PS) | 81 | 96 | 132 | 66 | 79 | 101 | 100 | 138 | 177 | 92 | 132 | 177 | 47 | 59 | 85 |
| Ход шнека | мм | 440 | 380 | 455 | 500 | 360 | ||||||||||
| Линейная скорость впрыска | мм/сек | 126 | 112 | 141 | 125 | 111 | ||||||||||
| Максимальная скорость вращения шнека | об/мин | 168 | 164 | 175 | 150 | 175 | ||||||||||
| Мощностные характеристики | ||||||||||||||||
| Давление системы | МПа | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | ||||||||||
| Мощность насоса (min-max) | кВт | 60,5-65 | 47,2-50,7 | 75,1-81,8 | 75,1-81,8 | 37-40,9 | ||||||||||
| Кол-во двигателей | 2 | 1 | 2 | 2 | 1 | |||||||||||
| Мощность нагревателя | кВт | 32,15 | 32,15 | 32,15 | 29,2 | 29,2 | 29,2 | 36,3 | 36,3 | 36,3 | 44,85 | 44,85 | 44,85 | 26,85 | 26,85 | 26,85 |
| Кол-во температурных зон | 5+1 | 4+1 | 5+1 | 5+1 | 4+1 | |||||||||||
| Узел смыкания | ||||||||||||||||
| Усилие смыкания | т | 530 | 450 | 600 | 700 | 400 | ||||||||||
| Межколонное расстояние | мм x мм | 860х800 | 760х710 | 910х855 | 955х855 | 710х660 | ||||||||||
| Ход раскрытия формы | мм | 850 | 750 | 900 | 970 | 660 | ||||||||||
| Минимальная высота формы | мм | 330 | 330 | 380 | 400 | 225 | ||||||||||
| Максимальная высота формы | мм | 850 | 780 | 910 | 960 | 710 | ||||||||||
| Ход толкателя | мм | 210 | 210 | 220 | 260 | 190 | ||||||||||
| Усилие хода толкателя вперед | kN | 123 | 123 | 123 | 166 | 123 | ||||||||||
| Усилие хода толкателя назад | kN | 82 | 82 | 83 | 117 | 80 | ||||||||||
| Количество стержней толкателя | шт. | 13 | 13 | 21 | 21 | 13 | ||||||||||
| Время сухого цикла | сек | 4,3 | 3,7 | 4,4 | 3,8 | 3,6 | ||||||||||
| Потребление энергии | кВт.ч/кг | <0,4 | <0,4 | <0,4 | <0,4 | <0,4 | ||||||||||
| Объем воронки | л | 100 | 50 | 100 | 100 | 50 | ||||||||||
| Габаритные размеры | ||||||||||||||||
| Емкость масляного бака | литров | 600 | 430 | 810 | 890 | 375 | ||||||||||
| Размеры машины (L×W×H) | м x м x м | 8,3х2,1х2,9 | 7,7х1,9х2,6 | 9,1х2,2х2,9 | 9,6х2,3х3 | 7х1,8х2,5 | ||||||||||
| Вес машины | тонн | 16,9 | 12,5 | 22 | 25 | 11 | ||||||||||
