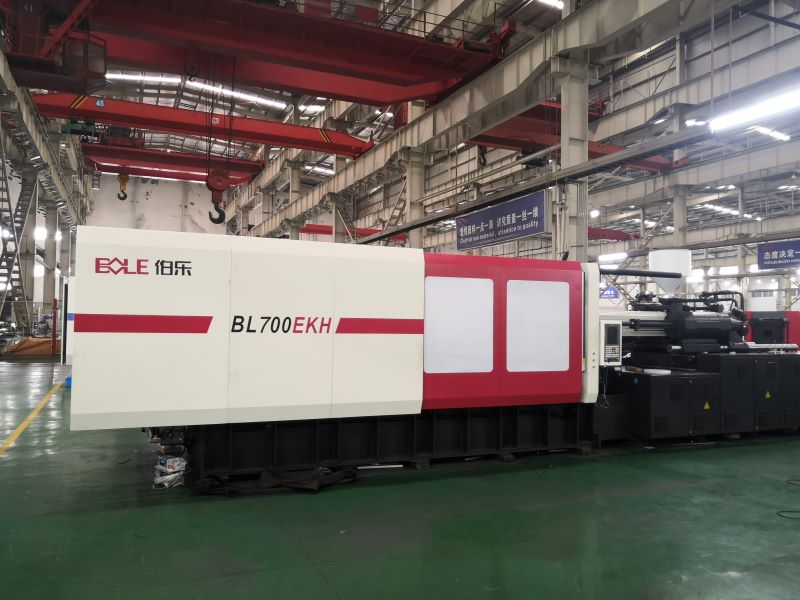

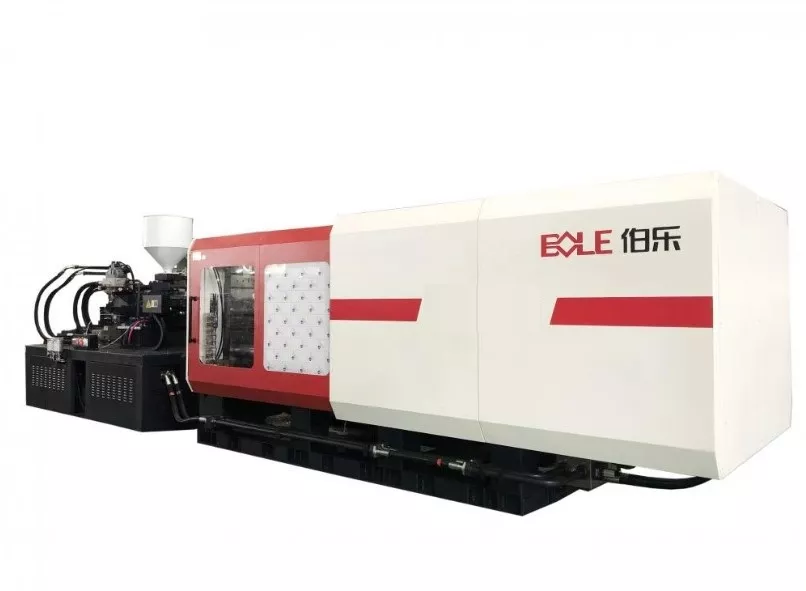

| Описание | Ед. | ВL700ЕКН/С5800 | ВL600ЕКН/С4700 | ВL800ЕКН/С58600 | ВL900ЕКН/С58600 | ВL530ЕКН/С4000 | ||||||||||
| Узел впрыска | 5800 | 4700 | 8600 | 8600 | 4000 | |||||||||||
| Тип шнека | A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | |
| Диаметр шнека | мм | 85 | 95 | 105 | 80 | 90 | 100 | 95 | 105 | 115 | 100 | 110 | 120 | 75 | 80 | 90 |
| Коэффициент L/D | 23 | 21 | 19 | 24 | 21 | 19 | 23 | 21 | 19 | 23 | 21 | 19 | 22 | 21 | 19 | |
| Теоретический объем впрыска | см3 | 2836 | 3542 | 4327 | 2286 | 2893 | 3572 | 3861 | 4717 | 5658 | 4278 | 5177 | 6161 | 1943 | 2211 | 2798 |
| Вес впрыска (PS) | гр | 2609 | 3259 | 3981 | 2103 | 2662 | 3286 | 3552 | 4339 | 5205 | 3936 | 4763 | 5668 | 1787 | 2034 | 2574 |
| Вес впрыска (PS) | oz | 92,2 | 115,2 | 140,7 | 74,3 | 94,1 | 116,1 | 125,5 | 153,3 | 183,9 | 139,1 | 168,3 | 200,3 | 63,2 | 71,9 | 91 |
| Максимальная скорость впрыска (PS) | cm3/сек | 708 | 884 | 1080 | 707 | 895 | 1105 | 816 | 997 | 1196 | 904 | 1094 | 1302 | 558 | 635 | 804 |
| Максимальная скорость впрыска (PS) | гр/сек | 644 | 805 | 983 | 644 | 815 | 1006 | 743 | 907 | 1088 | 823 | 996 | 1185 | 508 | 578 | 731 |
| Давление впрыска | МПа | 206 | 165 | 135 | 206 | 163 | 132 | 223 | 183 | 152 | 202 | 167 | 140 | 209 | 184 | 145 |
| Теоретическая скорость пластикации | гр/сек (PS) | 92 | 132 | 177 | 100 | 138 | 177 | 149 | 200 | 256 | 172 | 230 | 292 | 81 | 96 | 132 |
| Ход шнека | мм | 500 | 455 | 545 | 545 | 440 | ||||||||||
| Линейная скорость впрыска | мм/сек | 125 | 141 | 115 | 115 | 126 | ||||||||||
| Максимальная скорость вращения шнека | об/мин | 150 | 175 | 169 | 169 | 168 | ||||||||||
| Мощностные характеристики | ||||||||||||||||
| Давление системы | МПа | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | ||||||||||
| Мощность насоса (min-max) | кВт | 75,1-81,8 | 75,1-81,8 | 92,6-101,4 | 92,6-101,4 | 60,5-65 | ||||||||||
| Кол-во двигателей | 2 | 2 | 2 | 2 | 2 | |||||||||||
| Мощность нагревателя | кВт | 44,85 | 44,85 | 44,85 | 36,3 | 36,3 | 36,3 | 45,5 | 45,5 | 45,5 | 49,7 | 49,7 | 49,7 | 32,15 | 32,15 | 32,15 |
| Кол-во температурных зон | 5+1 | 5+1 | 5+1 | 5+1 | 5+1 | |||||||||||
| Узел смыкания | ||||||||||||||||
| Усилие смыкания | т | 700 | 600 | 800 | 900 | 530 | ||||||||||
| Межколонное расстояние | мм x мм | 955х855 | 910х855 | 1055х955 | 1110х1010 | 860х800 | ||||||||||
| Ход раскрытия формы | мм | 970 | 900 | 1050 | 1120 | 850 | ||||||||||
| Минимальная высота формы | мм | 400 | 380 | 450 | 450 | 330 | ||||||||||
| Максимальная высота формы | мм | 960 | 910 | 1000 | 1100 | 850 | ||||||||||
| Ход толкателя | мм | 260 | 220 | 270 | 300 | 210 | ||||||||||
| Усилие хода толкателя вперед | kN | 166 | 123 | 166 | 232 | 123 | ||||||||||
| Усилие хода толкателя назад | kN | 117 | 83 | 117 | 132 | 82 | ||||||||||
| Количество стержней толкателя | шт. | 21 | 21 | 21 | 21 | 13 | ||||||||||
| Время сухого цикла | сек | 3,8 | 4,4 | 5,6 | 5,6 | 4,3 | ||||||||||
| Потребление энергии | кВт.ч/кг | <0,4 | <0,4 | <0,4 | <0,4 | <0,4 | ||||||||||
| Объем воронки | л | 100 | 100 | 100 | 100 | 100 | ||||||||||
| Габаритные размеры | ||||||||||||||||
| Емкость масляного бака | литров | 890 | 810 | 960 | 960 | 600 | ||||||||||

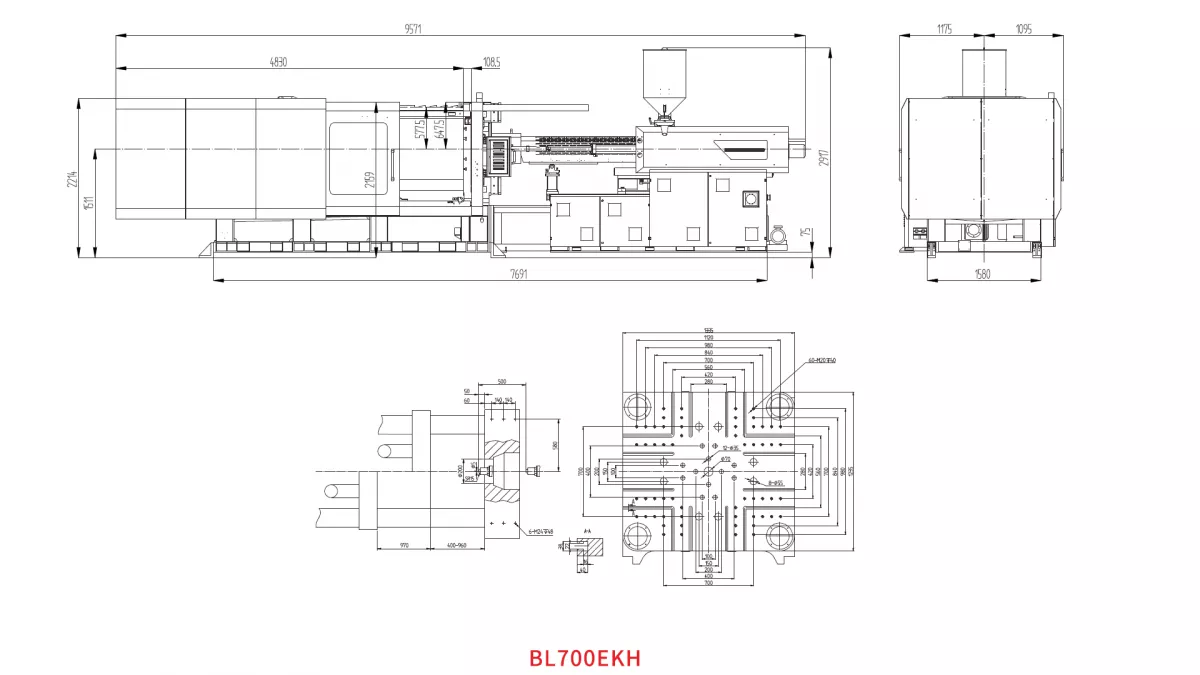

| Размеры машины (L×W×H) | м x м x м | 9,6х2,3х3 | 9,1х2,2х2,9 | 10,4х2,5х3,1 | 10,8х2,6х3,1 | 8,3х2,1х2,9 | ||||||||||
| Вес машины | тонн | 25 | 22 | 30 | 38 | 16,9 | ||||||||||
